بررسی انواع شیرآلات چدنی و کاربرد هرکدام در تاسیسات و صنایع

شیرآلات چدنی اجزایی حیاتی در سیستم‌های پایپینگ صنعتی و تاسیساتی هستند که برای کنترل، قطع و وصل و تنظیم جریان سیالات به کار می‌روند. این شیرآلات به دلیل مقاومت بالا، دوام طولانی و هزینه مقرون‌به‌صرفه در صنایع مختلف محبوب‌اند. شناخت انواع و کاربرد شیر چدنی برای انتخاب بهترین گزینه و عملکرد بهینه سیستم ضروری است.

نوع شیر	مکانیزم عملکرد	مزایا	کاربرد اصلی
شیر کشویی (Gate Valve)	حرکت عمودی زبانه برای قطع/وصل کامل جریان.	افت فشار کم – عملکرد ساده – مناسب برای جریان‌های مستقیم.	آبرسانی، فاضلاب، خطوط انتقال، شبکه‌های آتش‌نشانی.
شیر پروانه‌ای (Butterfly Valve)	چرخش ۹۰ درجه دیسک حول محور خود برای قطع/وصل یا تنظیم جریان.	وزن کم – ابعاد کوچک – سرعت عملکرد بالا.	صنایع آب و فاضلاب، نیروگاه‌ها، تهویه مطبوع.
شیر صافی (Strainer Valve)	استفاده از توری یا سبد فیلتر برای حذف ذرات جامد.	محافظت از تجهیزات پایین‌دست – افزایش عمر پمپ‌ها و کنتورها.	سیستم‌های آب و فاضلاب، بخار، آب صنعتی.
شیر یک‌طرفه (Check Valve)	باز شدن با فشار در یک جهت و بسته شدن خودکار هنگام برگشت جریان.	جلوگیری از برگشت جریان و آلودگی.	خطوط پمپ، بوستر پمپ‌ها، شبکه‌های آبرسانی.
شیر سوپاپی (Globe Valve)	حرکت خطی دیسک عمود بر مسیر جریان برای تنظیم دقیق دبی.	کنترل دقیق جریان – مناسب برای فشارهای متوسط.	بخار، سوخت، سیستم‌های خنک‌کننده.
شیر فشارشکن (PRV)	کاهش فشار خروجی و ثابت نگه‌داشتن آن بدون توجه به فشار ورودی.	حفاظت از تجهیزات پایین‌دست در برابر فشار بالا.	شبکه‌های آبرسانی شهری، صنایع، تجهیزات خانگی.
شیر آتش‌نشانی (Fire Hydrant Valve)	تأمین آب پرفشار برای اطفای حریق.	دسترسی سریع به آب – اجزای حیاتی ایمنی شهری.	شبکه‌های شهری و صنعتی اطفای حریق.
شیر تخلیه هوا (Air Release Valve)	خروج خودکار هوای محبوس در خطوط لوله.	جلوگیری از افت فشار، کاویتاسیون و آسیب به لوله‌ها.	خطوط انتقال آب، تصفیه‌خانه‌ها، پمپ‌خانه‌ها.

شیرآلات چدنی چیست؟

شیرآلات چدنی از آلیاژ آهن و کربن ساخته می‌شوند. چدن به دلیل خواص مکانیکی مطلوب، مقاومت در برابر خوردگی در برخی محیط‌ها و قابلیت ریخته‌گری آسان، متریال مناسبی است. دو نوع اصلی چدن در ساخت این شیرآلات استفاده می‌شود:

• چدن خاکستری: دارای گرافیت پولکی، با خواص میرایی بالا اما شکننده‌تر.
• چدن داکتیل (نشکن): با گرافیت کروی، انعطاف‌پذیری و مقاومت ضربه‌ای بالاتر و مناسب برای فشارهای بالاتر.

مزایای اصلی شیرآلات چدنی

• مقاومت در برابر خوردگی و سایش
• دوام و طول عمر بالا
• مقرون‌به‌صرفه بودن نسبت به آلیاژهای دیگر
• نصب و نگهداری آسان
• عملکرد قابل قبول در دما و فشارهای متوسط

معایب و محدودیت‌ها

• شکنندگی در برابر ضربه و شوک مکانیکی
• محدودیت در دما و فشار بسیار بالا یا پایین
• نامناسب برای سیالات بسیار خورنده

کاربرد شیر چدنی شامل تاسیسات ساختمانی، شبکه‌های آبرسانی و فاضلاب، سیستم‌های گرمایشی و سرمایشی و صنایع با سیالات غیرخورنده است.

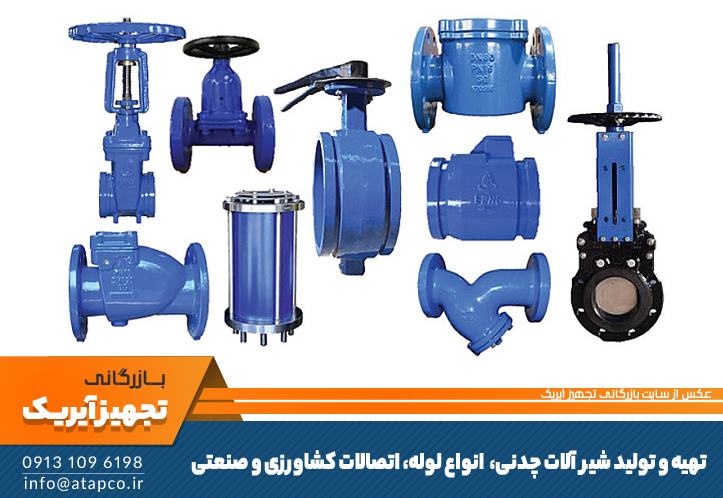

انواع شیرآلات چدنی

۱. شیر کشویی چدنی (Gate Valve)

این شیر برای قطع و وصل کامل جریان استفاده می‌شود و نباید برای تنظیم جریان به کار رود. مکانیزم آن شامل حرکت یک زبانه به بالا و پایین است که در حالت باز افت فشار بسیار کمی ایجاد می‌کند.
انواع آن:

• زبانه فلزی (با رینگ برنزی یا استیل)
• زبانه لاستیکی (Resilient Seated)
• محور صعودی (OS&Y) و غیرصعودی (NRS)

📌 کاربرد: شبکه‌های آبرسانی، فاضلاب، خطوط انتقال سیالات غیرخورنده و شبکه‌های آتش‌نشانی.

۲. شیر پروانه‌ای چدنی (Butterfly Valve)

این شیر برای قطع و وصل و تا حدودی تنظیم جریان استفاده می‌شود. مکانیزم آن بر اساس چرخش ۹۰ درجه یک دیسک حول محور خود است. مزیت آن وزن کم، ابعاد کوچک و سرعت عمل بالا است.
انواع:

• ویفری (Wafer Type)
• لاگ (Lug Type)
• فلنج‌دار (Flanged Type)

📌 کاربرد: صنایع آب و فاضلاب، نیروگاه‌ها، سیستم‌های تهویه مطبوع.

۳. شیر صافی چدنی (Strainer Valve)

شیر صافی چدنی از ورود ذرات جامد و ناخالصی‌ها به تجهیزات حساس مانند پمپ‌ها و کنتورها جلوگیری می‌کند. مکانیزم آن شامل توری یا سبد فیلترکننده با نیاز به تمیزکاری دوره‌ای است.
انواع:

• Y شکل
• سبدی

📌 کاربرد: سیستم‌های آب و فاضلاب، بخار و آب صنعتی برای افزایش طول عمر تجهیزات پایین‌دست.

انواع دیگر شیرآلات چدنی

۴. شیر یک‌طرفه چدنی (Check Valve)

شیر یک‌طرفه چدنی شیری خودکار است که از برگشت جریان سیال در خط لوله جلوگیری می‌کند. مکانیزم عملکرد آن به گونه‌ای است که با فشار سیال در یک جهت باز شده و در صورت کاهش یا برگشت فشار، به‌طور خودکار بسته می‌شود.
انواع:

• دریچه‌ای (Swing)
• سوپاپی (Lift)
• دیسک مایل (Tilting Disc)

📌 کاربرد: خطوط پمپ، سیستم‌های بوستر پمپ و شبکه‌های آب و فاضلاب برای جلوگیری از برگشت آلودگی و حفظ جهت جریان.

۵. شیر سوپاپی چدنی (Globe Valve)

شیر سوپاپی برای تنظیم دقیق جریان و همچنین قطع و وصل آن استفاده می‌شود. مکانیزم عملکرد آن با حرکت خطی یک پلاگ یا دیسک عمود بر مسیر جریان، میزان عبور سیال را کنترل می‌کند. این شیرها افت فشار بیشتری نسبت به شیرهای کشویی دارند اما در کنترل جریان بسیار دقیق‌تر عمل می‌کنند.
انواع:

• بدنه مستقیم (Z-Type)
• زاویه‌ای (Angle Type)
• Y شکل (Y-Type)

📌 کاربرد: سیستم‌های بخار، خطوط سوخت، سیستم‌های خنک‌کننده و جاهایی که کنترل دقیق دبی اهمیت دارد.

۶. شیر فشارشکن چدنی (Pressure Reducing Valve – PRV)

این شیر به‌صورت خودکار فشار سیال خروجی را کاهش داده و در یک مقدار ثابت نگه می‌دارد، بدون توجه به نوسانات فشار ورودی. نقش مهمی در حفاظت از تجهیزات پایین‌دست در برابر آسیب‌های ناشی از فشار بالا دارد.
انواع:

• مکانیکی (Direct Acting)
• پایلوت‌دار (Pilot Operated)

📌 کاربرد: شبکه‌های آبرسانی شهری، سیستم‌های صنعتی و حفاظت از تجهیزات خانگی.

۷. شیر آتش‌نشانی چدنی (Fire Hydrant Valve)

این شیر برای تأمین آب پرفشار در مواقع اطفای حریق استفاده می‌شود و امکان دسترسی سریع به آب از شبکه آبرسانی را فراهم می‌کند. شیر آتش‌نشانی از اجزای کلیدی سیستم‌های ایمنی شهری و صنعتی محسوب می‌شود.
انواع:

• ایستاده (Pillar Hydrant)
• دفنی (Underground Hydrant)

📌 نکته: نگهداری منظم این شیرآلات برای اطمینان از عملکرد صحیح در مواقع اضطراری ضروری است.

۸. شیر تخلیه هوا چدنی (Air Release Valve)

این شیر وظیفه خروج هوای محبوس در خطوط لوله را بر عهده دارد. وجود هوا می‌تواند باعث اختلال در جریان، افزایش افت فشار، پدیده کاویتاسیون در پمپ‌ها و حتی آسیب به خطوط لوله شود. این شیرها با تشخیص تجمع هوا، به‌صورت خودکار آن را تخلیه می‌کنند.
انواع:

• تک‌روزنه
• دو‌روزنه
• وکیوم‌شکن

📌 کاربرد: خطوط انتقال آب، تصفیه‌خانه‌ها و پمپ‌خانه‌ها برای حفظ کارایی و سلامت سیستم.

عوامل مؤثر بر خرید شیرآلات چدنی

برای انتخاب و خرید شیرآلات چدنی مناسب، بررسی دقیق چند عامل کلیدی ضروری است:

• نوع سیال: آب شرب، فاضلاب، بخار، گاز یا مواد شیمیایی غیرخورنده. سازگاری چدن با نوع سیال بسیار مهم است.
• فشار و دمای کاری سیستم: باید اطمینان حاصل شود که شیر انتخابی می‌تواند حداکثر و حداقل فشار و دمای سیستم را تحمل کند.
• نوع اتصال: فلنجی، دنده‌ای یا جوشی؛ باید با نوع اتصال خط لوله شما سازگار باشد.
• فضای نصب و سهولت دسترسی: ابعاد شیر و فضای موجود برای نصب، راه‌اندازی و نگهداری باید در نظر گرفته شود.
• استانداردهای مورد نیاز: رعایت استانداردهای بین‌المللی مانند API، ANSI، DIN، BS و استانداردهای ملی ISIRI ضروری است.
• بودجه پروژه: مقایسه قیمت‌ها و یافتن تعادل مناسب بین کیفیت، کارایی و هزینه اهمیت زیادی دارد.

نگهداری و افزایش طول عمر شیرآلات چدنی

برای عملکرد مطلوب و افزایش طول عمر شیرآلات چدنی، نگهداری صحیح بسیار مهم است:

• بازرسی‌های دوره‌ای: بررسی نشتی، خوردگی یا آسیب‌های فیزیکی به‌صورت منظم.
• روانکاری قطعات متحرک: برای عملکرد روان‌تر و کاهش سایش در شیرهای دارای قطعات متحرک.
• جلوگیری از خوردگی و رسوب‌گذاری: استفاده از پوشش‌های محافظ و کنترل کیفیت سیال.
• تعمیر و تعویض قطعات آسیب‌دیده: آب‌بندها، دیسک‌ها و سایر اجزا در صورت فرسودگی باید به‌موقع تعمیر یا تعویض شوند.

سوالات متداول

۱. تفاوت اصلی شیرآلات چدنی و فولادی چیست؟
شیرآلات چدنی برای دما و فشارهای متوسط و سیالات غیرخورنده مناسب‌اند. شیرآلات فولادی مقاومت بالاتری در برابر دما و فشار شدید و سیالات خورنده دارند و برای محیط‌های صنعتی سنگین‌تر مناسب‌ترند.

۲. عمر مفید شیرآلات چدنی چقدر است؟
عمر آن‌ها معمولاً بالا بوده و می‌تواند به چند دهه برسد. عواملی مانند نوع سیال، فشار و دما، کیفیت ساخت، نحوه نگهداری و تعداد سیکل‌های عملکرد بر طول عمر تأثیرگذارند.

۳. آیا برای دماهای بسیار بالا یا پایین مناسب‌اند؟
خیر. این شیرآلات برای دما و فشار متوسط طراحی شده‌اند و برای شرایط برودتی یا دمای بسیار بالا که موجب شکنندگی یا تغییر خواص چدن می‌شود، مناسب نیستند.

۴. هنگام خرید به چه نکاتی توجه کنیم؟
نوع و کاربرد شیر، استاندارد تولید، نوع چدن (خاکستری یا داکتیل)، فشار اسمی (PN)، دمای کاری، نوع آب‌بندی (seal)، کیفیت پوشش محافظ و اعتبار برند سازنده از مهم‌ترین موارد هستند.

۵. چگونه از یخ‌زدگی در مناطق سردسیر جلوگیری کنیم؟
با عایق‌کاری مناسب، تخلیه کامل آب از خطوط و شیرآلات در زمان عدم استفاده، یا استفاده از سیستم‌های گرمایشی کمکی در اطراف شیر.

نتیجه‌گیری

شیرآلات چدنی با تنوع گسترده در انواع و کاربردها، نقش مهمی در زیرساخت‌های صنعتی و شهری ایفا می‌کنند. از کنترل جریان در شبکه‌های آبرسانی تا حفاظت از تجهیزات در خطوط تولید، این شیرآلات اجزایی مطمئن و کارآمد هستند. انتخاب صحیح شیر چدنی بر اساس نوع سیال، فشار، دما و استانداردهای لازم، عملکرد بهینه و عمر طولانی سیستم را تضمین می‌کند. برای خرید شیرآلات چدنی باکیفیت، مشورت با کارشناسان متخصص توصیه می‌شود تا بهترین گزینه متناسب با نیاز پروژه انتخاب شود.
